PritunlはいわゆるOpenVPN ServerのWrapperで、なかなかめんどくさかったOpenVPN サーバの構築をあっという間におこなう事が出来る便利ライブラリです。公式を見るとAWS上にいれてEC2への接続をセキュアにするなんて事も出来るようです。
フリープランとか有料プランとかあるっぽいですが、フリーのプランではOpenVPNのブリッジ接続はつかえないようで、NAT接続( VPN接続はすべてOpenVPNサーバがNAT変換する) となるようです。ようするに
こんなネットワークに対して、

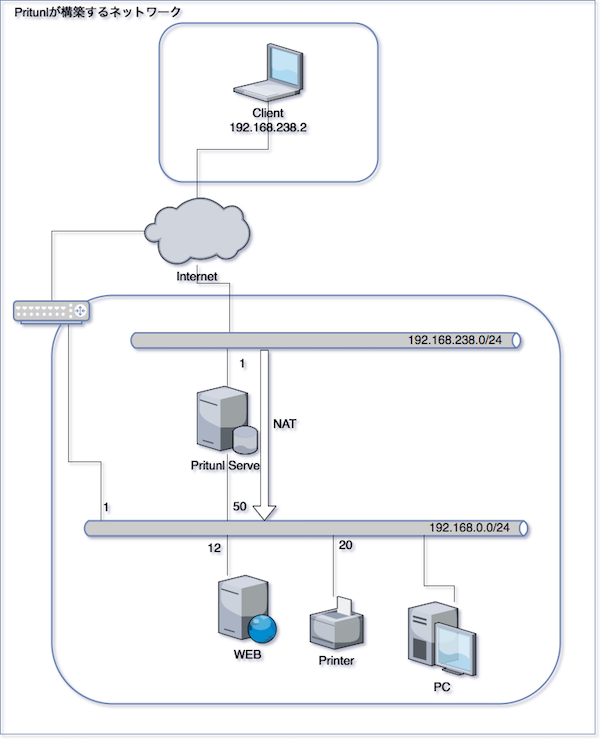

こんなネットワークが構築され、Pritunl Server(192.168.0.50 のサーバ)が、クライアントの接続を中継する形となります。*1
今回は下記の Ubuntu Server にインストールします
$ cat /etc/lsb-release DISTRIB_ID=Ubuntu DISTRIB_RELEASE=16.04 DISTRIB_CODENAME=xenial DISTRIB_DESCRIPTION="Ubuntu 16.04.4 LTS"
VPNサーバにしたいサーバのIPは以下の通り
$ ifconfig
enp0s8 Link encap:Ethernet HWaddr 08:00:27:c3:3f:4d
inet addr:192.168.0.50 Bcast:192.168.0.255 Mask:255.255.255.0
その他、
ルータのそとのグローバルアドレス: 111.101.12.xxx ルータのなかのネットワーク: 192.168.0.0/24 Pritunlサーバが構築する仮想ネットワーク: 192.168.238.0/24 ← Pritunlサーバが勝手に決めるぽい PritunlのWEB画面のSSLポート番号:443
とします。
OpenVPNサーバは ルータのなかに存在するので、 ルータのポート443 → 192.168.0.50のポート443 にPort Forwardingする設定などを、そとのルータに入れておきましょう。*2
公式が超ていねいなので順次ソコを追っかけます。
https://docs.pritunl.com/docs/installation
下記のshをつくって実行しなさいとあるのでその通りに。下記のshは 2018/07/08時点なので、適宜公式を確認してください。
$ cat install.sh #!/bin/bash echo "deb http://repo.mongodb.org/apt/ubuntu xenial/mongodb-org/3.6 multiverse" > /etc/apt/sources.list.d/mongodb-org-3.6.list echo "deb http://repo.pritunl.com/stable/apt xenial main" > /etc/apt/sources.list.d/pritunl.list apt-key adv --keyserver hkp://keyserver.ubuntu.com --recv 2930ADAE8CAF5059EE73BB4B58712A2291FA4AD5 apt-key adv --keyserver hkp://keyserver.ubuntu.com --recv 7568D9BB55FF9E5287D586017AE645C0CF8E292A apt-get --assume-yes update apt-get --assume-yes upgrade apt-get --assume-yes install pritunl mongodb-org systemctl start pritunl mongod systemctl enable pritunl mongod
$ chmod 755 install.sh $ sudo ./install.sh
インストールは完了です。
$ sudo systemctl status mongod $ sudo systemctl status pritunl
でサービスがrunningになってればOkです。

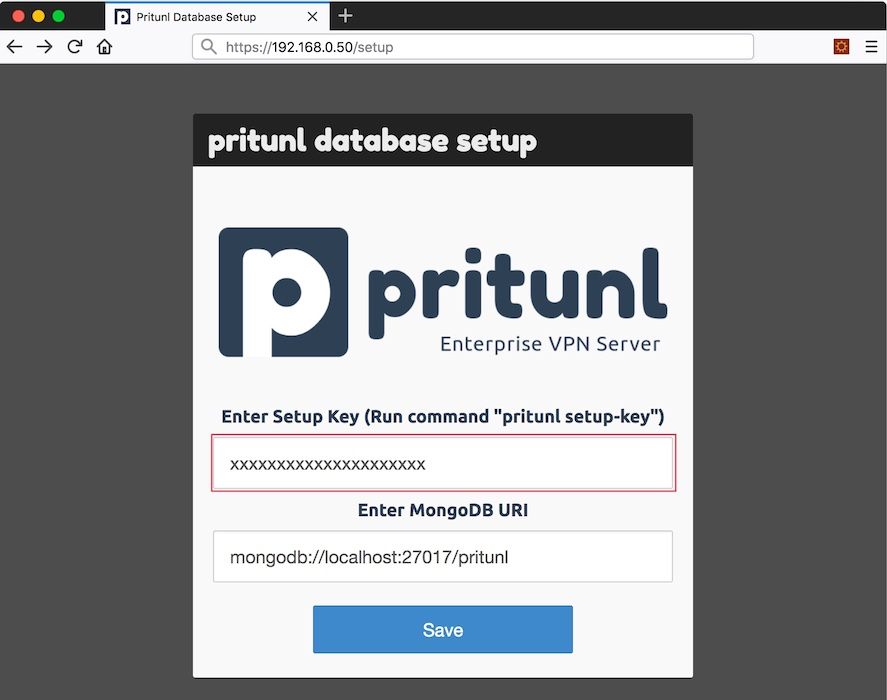

ブラウザで、 https://192.168.0.50/ にアクセスすると、データベースのセットアップ画面が表示されます。
Setup Keyというのが必要なのですが、画面に書いてあるとおり
$ sudo pritunl setup-key xxxxxxxxxxxxxxxxxxxxx
と打つことでキーが取得できるので、その値を使用すればOKです。

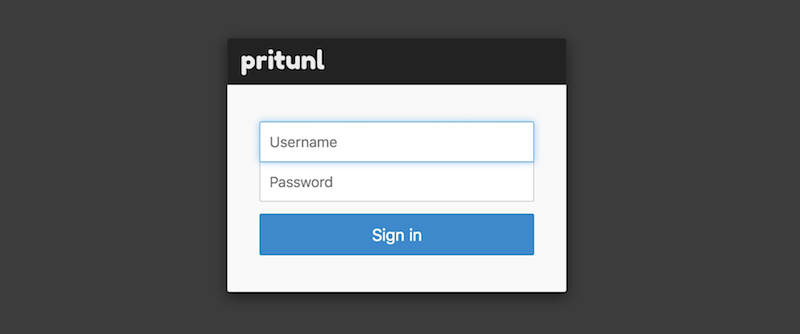

DBセットアップが完了すると、ログイン画面が表示されます。
初回は pritunl/pritunl でログインします。

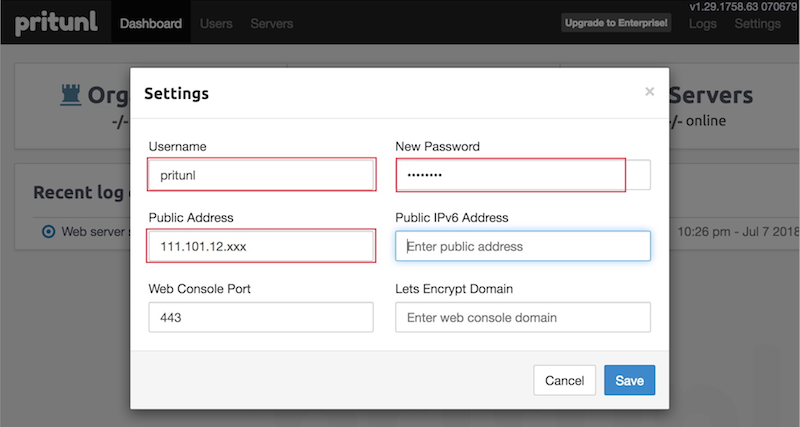

ログインすると、初期セットアップ画面が表示されます。
UsernameとNew Password は適宜入力、Public Addressは、OpenVPNクライアントが接続するIPとなるので、今回の例だとルータの外の111.101.12.xxx を入力。ポート番号は、このサーバが起動しているSSLのポート番号(通常443)を指定します。
以上で基本的な初期セットアップは完了です。
Pritunlは OpenVPNサーバ(Servers) を立てて、また組織(Organizations )を作成し、そこにユーザ(Users)を作成します。Server にOrganization をAttach することで、そのユーザがそのOpenVPNサーバを利用出来るようになります。
右上の 「Users」をクリックし、「Add Organization」を選択。適当な名前(ここではtestOrg)を入れて「Add」を押します。
つづいてユーザの作成です。「Add User」を選択。Nameはとりあえず「user01」、Organizationはさきほどの「testOrg」を選択、Pinはパスワードなので任意の文字(数字のみ?っぽい)を入れておきます。

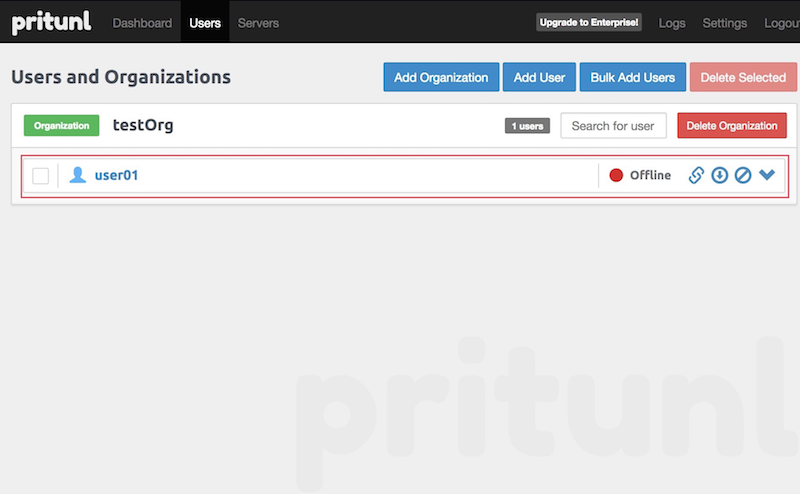

下記の通りなればユーザ作成は完了です。

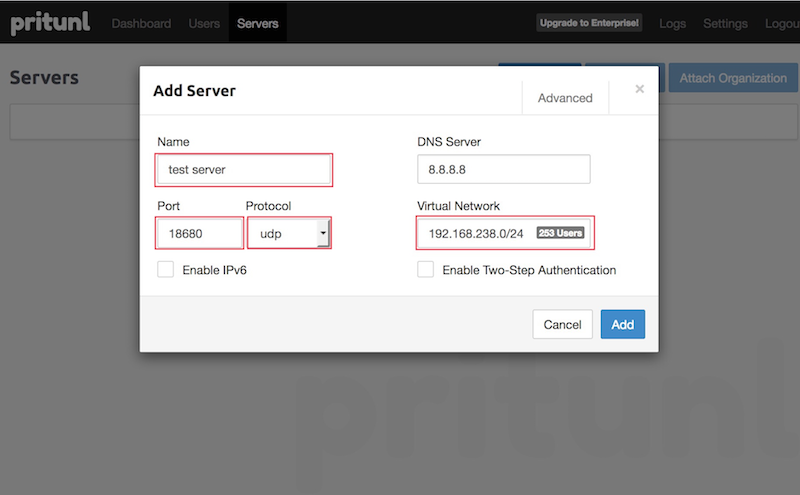

ようやくOpenVPNサーバを作成します。 右上の「Servers」をクリックし「Add Server」を選択します。 Nameは「test server」Portは自動選択されルっぽいですが、18680/udpを選択しました。
このUDPポートはOpenVPNとの通信に使用するので、さきほど外のルータに443のPort Forwadingを設定しましたが、このポート番号18680/UDPもPort Forwardingに設定しておきましょう。
Virtual Networkはさきほど OpenVPNサーバが適当に設定されます。ここでは 192.168.238.0/24 となっていました。
最後に「Add」を押せばOK。

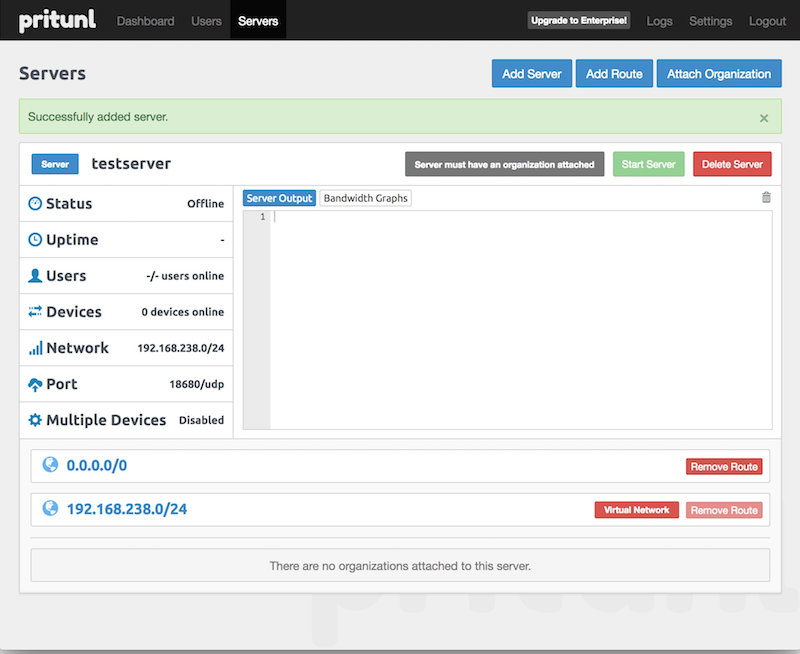

下記のようになっていればOKですね。

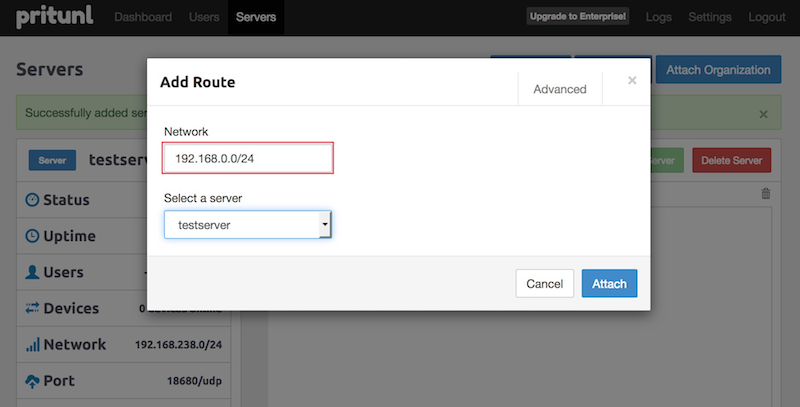

つづいてこのサーバがNATするネットワークを指定します。今回はこのOpenVPNサーバは、なかのネットワーク: 192.168.0.0/24にNATすればよいので、「Add Route」をクリックし、Networkに 192.168.0.0/24 を記述し「Attach」をおせばOKです。
下記の通りRouteが設定されました。

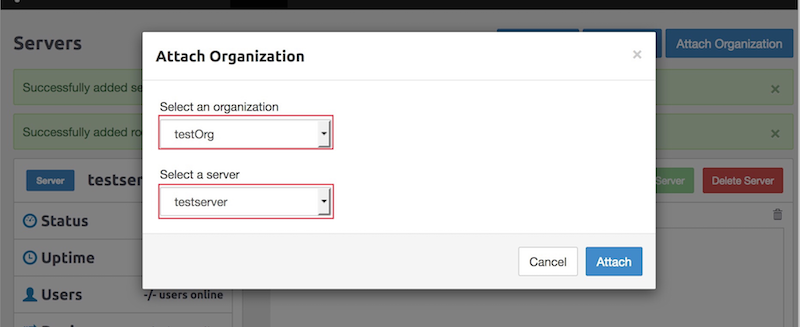

さいごに ServerとOrganization を Attach します。右上の「Attach Organization」を選択し、organizationとserverをそれぞれえらんで Attachを押せばOK。
右上の「Start Server」が押せるようになったので、押下してサーバを起動してください。
サーバの構築は以上です。
OpenVPNの公式のクライアントでもよいんですが、ここでは http://client.pritunl.com/ よりPritunl Clientを使用します。OSにあったインストーラを使用してインストールしてください。

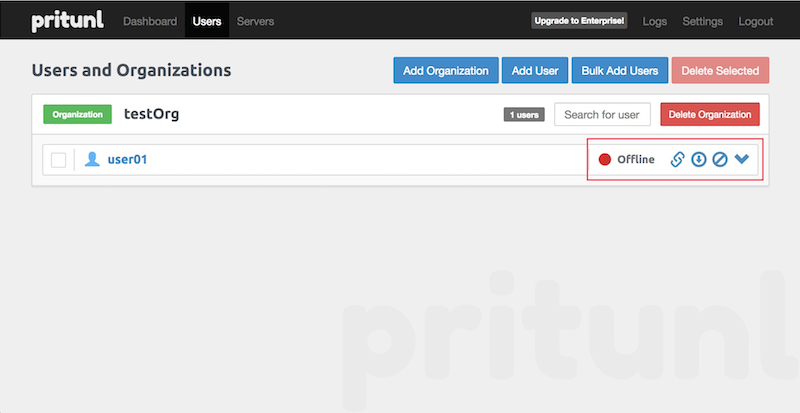

さきほどのユーザ画面よりユーザのプロファイルを取得します。右上の Users をクリックし、画面の 下矢印アイコンをクリックして、プロファイル( testOrg_user01_testserver.ovpn をアーカイブしたtarファイル)をダウンロードします。
このファイルは、さきほどインストールしたアプリに ドラッグ & ドロップするか「Import Profile」などで取り込んでください。

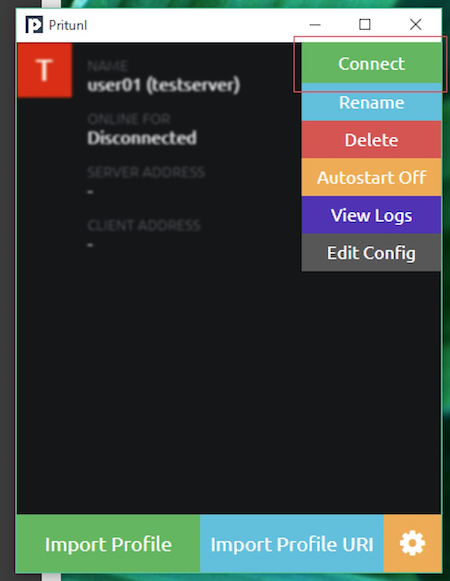

最後に、GUIからConnectを選択し、さきほど設定したPIN番号を入力すればOK.
接続できたら、
ping 192.168.0.50 ping 192.168.0.12 ← 初めの図のWEBサーバです
などに疎通ができればOKです。
おつかれさまでした。
